如何完成數控滾齒機滾刀系統的安裝與調整

發布時間：

2019/3/7 15:22:04

閱讀次數：

5028

在安裝滾刀之前要先安裝和檢驗滾刀桿。要平穩地將刀桿裝入滾刀主軸錐孔中，并用拉桿拉緊，而后松開拉桿，以消除其拉伸應力，但不得使刀桿再次脫開。重新旋緊拉桿，恰好足以夾持滾刀桿，并將其固定。這是由于拉緊刀桿進入主軸錐孔所產生的拉力使拉桿處于拉伸狀態。在滾齒機運轉過程中，因設備溫度升高引起主軸錐孔膨脹，刀桿將被拉伸狀態的拉桿更深地拉入錐孔。當停機冷卻后，主軸錐孔收縮，會給拆卸刀桿帶來困難。

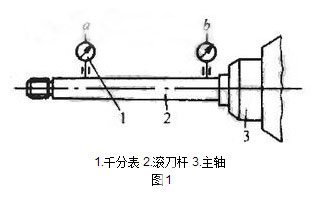

檢驗 ：如圖1 所示，將兩塊千分表分別固定在數控滾齒機滾刀架上，使千分表測頭觸及刀桿圓柱表面。旋轉滾刀桿，檢驗a和b處，其允許跳動量由機床加工精度而定。如加工精度為6級的滾齒機，允許最大跳動量a處為0.005mm，b處為0.002mm。

滾刀的安裝與調整

滾刀的安裝 ：根據齒輪的精度，選擇相當精度的滾刀，一般6級精度以上的齒輪，須用AA級精度的滾刀。用調整墊片調整好滾刀相對機床中心的位置后夾緊。滾刀的夾緊應該通過滾刀、軸套及調整墊片端面之間的靜摩擦力來達到驅動要求，即使是帶軸向鍵槽的滾刀，一般情況下，鍵連接只起備用驅動作用。

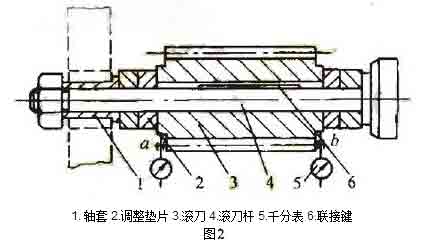

滾刀調整 ：對齒輪的加工，必須在滾刀桿上對滾刀仔細找正。如圖2 所示，將兩塊千分表分別固定在機床上，使其觸頭觸到滾刀兩端的找正圓面上。旋轉滾刀，觀察千分表的跳動情況，再通過滾刀、調整墊片或軸套方位的調整，來消除滾刀的徑向跳動。一般要求允許最大跳動量a處為0.006mm，b處為0.003mm。

以上就是滾齒機廠家為您介紹的滾刀系統的安裝與調整，希望能夠幫助大家。
