滾齒機潤滑點及潤滑圖詳解

發布時間：

2019/3/7 14:53:01

閱讀次數：

3503

滾齒機按布局分為立式和臥式兩類。大中型滾齒機多為立式，小型滾齒機和專用于加工長的軸齒輪的滾齒機皆為臥式。立式滾齒機又分為工作臺移動和立柱移動兩種。

滾齒機具有如下特點：

（1）小批及單件生產圓柱斜齒輪和蝸輪，還可滾切一定參數范圍的花健軸.

（2）調整方便，具有自動停車機構

（3）具有可靠的安全裝置以及自動潤滑滾齒機(gear hobbing machine)是齒輪加工機床中應用最廣泛的一種機床，在滾齒機上可切削直齒、斜齒圓柱齒輪，還可加工蝸輪、鏈輪等。

滾齒機廣泛應用于汽車、拖拉機、機床、工程機械、礦山機械、冶金機械、石油、儀表、飛機航天器等各種機械制造業。社會的發展，滾齒機的使用率越來越高，但是再好的機器都需要我們耐心的去維護保養，今天小編主要為大家分享一下滾齒機如何加油，在什么地方加油。

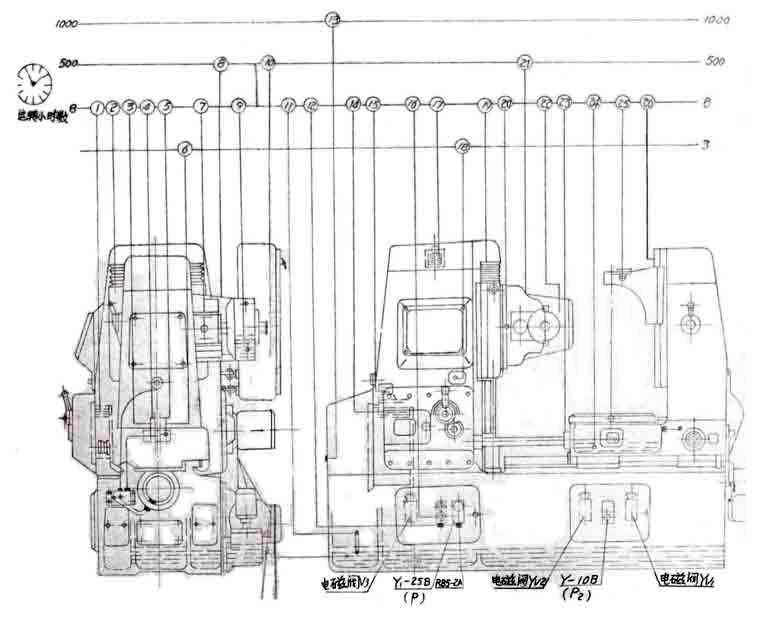

首先，我們先來看一下滾齒機設備的一些潤滑圖。

以下是具體的潤滑點。



序號	動作性質	潤滑部位	油類	潤滑周期
1	檢查（油 不夠加油）	進給牙箱	30號機械油	8小時
2	加油	導軌上部	G68	8小時
3	檢查	分度蝸辦輪蝸桿	30號機械油	8小時
4	檢查	手搖機構	30號機械油	8小時
5	檢查	工作臺圓環	30號機械油	8小時
6	操作	床身導軌	30號機械油	3小時
7	加油	滾刀主軸	高速機械5號	8小時
8	加油	斜齒輪付	AN68	500小時
9	檢查（油 不夠加油）		AN68	8小時
10	清潔或更換	液壓部件	30號機械油	500小時
11	檢查（油 不夠加油）		30號機械油	8小時
12	檢查		30號機械油	8小時
13	換油		30號機械油	1000小時
14	檢查（油 不夠加油）	傳動牙箱	30號機械油	8小時
15	檢查（油 不夠加油）	大立柱傳動機構	30號機械油	8小時
16	檢查		30號機械油	8小時
17	檢查（油 不夠加油）		30號機械油	8小時
18	操作	大立柱導軌	30號機械油	3小時
19	加油	刀架轉角機構	AN68	轉動時加
20	檢查（油 不夠加油）	弧錐齒輪付	AN68	8小時
21	加油		AN68	500小時
22	加油	活動托座	AN68	8小時
23	加油	分度軸軸承	30號機械油	8小時
24	加油	分度付	AN68	8小時
25	加油	小立柱	AN68	8小時
26	加油		AN68	8小時
